2900r/min उच्च दबाव केन्द्रापसारक ब्लोअर

औद्योगिक वेंटिलेशन और हवाई परिवहन के लिए उच्च गति और 9-19 9-26 श्रृंखला उच्च दबाव केन्द्रापसारक ब्लोअर

1विशेषताएं और अनुप्रयोग:

9-19, 9-26 श्रृंखला उच्च दबाव केन्द्रापसारक पंखे, आम तौर पर फोर्जिंग भट्ठी और उच्च दबाव मजबूर वेंटिलेशन के लिए इस्तेमाल किया, और व्यापक रूप से हवा और अन्य गैर सहज दहन परिवहन के लिए इस्तेमाल किया,मानव शरीर के लिए हानिरहित, गैस के स्टील सामग्री के लिए गैर संक्षारक. शरीर में चिपचिपा पदार्थ नहीं होते हैं, धूल और कठिन कणों में 150mg/m3 से अधिक नहीं होना चाहिए और गैस का तापमान 80°C से अधिक नहीं होना चाहिए।

2. प्रकार.

श्रृंखला 9-19 और 9-26 उच्च दबाव वाले केन्द्रापसारक पंखे एकल चूषण प्रकार के होते हैं, जिनमें 13 मशीन संख्याएं होती हैंः NO.4, 4.5, पांच, पांच.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.5, 14, 16.

9-19, 9-26 श्रृंखला उच्च दबाव केन्द्रापसारक पंखे दो प्रकार के दाएं घूर्णन और बाएं घूर्णन से बने हो सकते हैं, मोटर के पक्ष से, रोलर घुमावदार घुमावदार दाएं पंखे कहा जाता है,"सही" से दर्शाया गया; वाम चक्रवात को "बाएं" से चिह्नित करने के लिए चक्रवात घड़ी के विपरीत घूमता है।

पंखे के आउटलेट की स्थिति, पंखे के आउटलेट के कोण द्वारा दर्शाई जाती है। "बाएं" और "दाएं" को 0°, 45°, 90°, 135°, 180° और 225° के 6 कोणों में बनाया जा सकता है।(कृपया ऑर्डर करते समय रोटेशन दिशा और आउटलेट कोण इंगित करें, विशेष कोण को अनुकूलित करने की आवश्यकता है) ।

पंखे का ड्राइव मोड A (4#-6.3#) और D (7.1#-16#) है।

3संरचना।

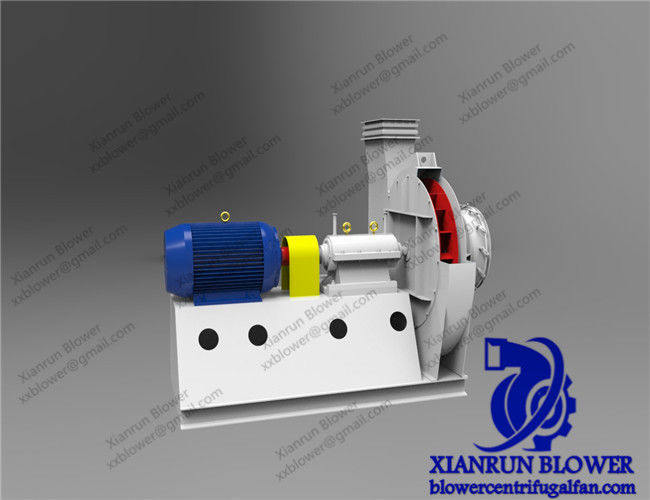

निम्नलिखित 6.3# में मुख्य रूप से इम्पेलर, आवरण, वायु प्रवेश और प्रत्यक्ष मोटर के वितरण के अन्य भाग शामिल हैं, 7.1# में ट्रांसमिशन भाग के अतिरिक्त उपरोक्त भाग हैं।

• इम्पेलर: आगे की ओर झुकने वाले प्रकार के ब्लेड अपनाए जाते हैं, और इम्पेलर डिफ्यूज़र के बाहरी किनारे की अधिकतम परिधि गति 140m/s से अधिक नहीं होती है।गतिशील और स्थैतिक संतुलन सुधार द्वारा रोलर मोल्डिंग के बाद, उत्कृष्ट वायु प्रदर्शन, उच्च दक्षता, स्थिर और विश्वसनीय संचालन।
• आवरणः कार्बन स्टील प्लेट वेल्डिंग से बना है।
• हवा का प्रवेश: हवा का प्रवेश एक संकलन सुव्यवस्थित समग्र संरचना से बना है, जो सामने के कवर प्लेट पर बोल्ट के साथ तय है।
• ट्रांसमिशन समूहः ट्रांसमिशन भाग स्पिंडल, लेयरिंग बॉक्स, युग्मन आदि से बना है। स्पिंडल उच्च गुणवत्ता वाले स्टील से बना है।असर बॉक्स की पूरी संरचना गोलाकार बीयरिंगों को अपनाता है और यांत्रिक तेल के साथ चिकनाई है.

4आदेश आदेश।

आदेश देते समय वेंटिलेटर की मशीन संख्या, गति, वायु मात्रा, वायु दबाव, आउटलेट कोण, घूर्णन दिशा और मोटर मॉडल विनिर्देशों को इंगित किया जाना चाहिए।

कविशेषताएं

• इम्पेलर का व्यास: 80~3500 मिमी
• मुख्य शाफ्ट की गतिः 760~2900 आरपीएम
• दबाव सीमाः 9000 ~ 25425 Pa
• प्रवाह सीमाः 3297~43305 m3/h
• वायु तापमानः 20~1000 डिग्री सेल्सियस

• सामग्री: कास्ट आयरन, कार्बन स्टील, स्टेनलेस स्टील।

• दक्षताः 70%-90%
