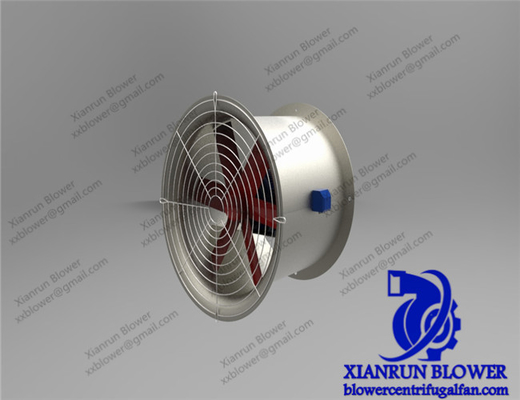

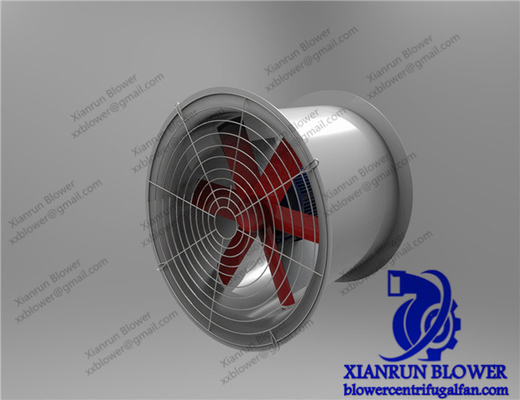

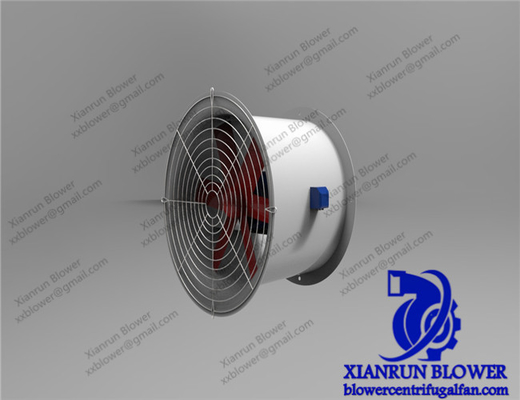

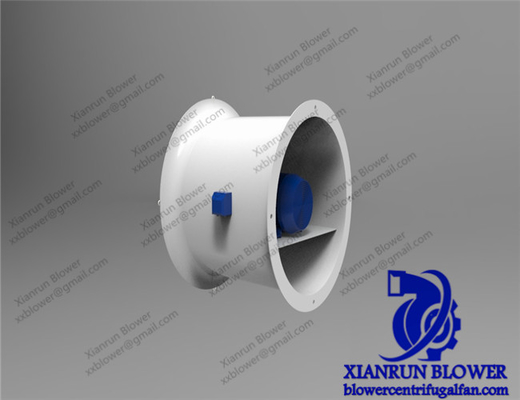

धूल संग्रह औद्योगिक अक्षीय प्रशंसक मुक्त स्थायी अक्षीय प्रवाह निकास पंखा

अक्षीय निकास पंखा कम शोर उच्च दक्षता औद्योगिक अक्षीय डक्ट फैन अक्षीय प्रवाह निकास पंखा

अक्षीय निकास प्रशंसक के लिए प्ररित करनेवाला अक्षीय प्रवाह प्रशंसक के मुख्य घटकों में से एक है।गैस प्ररित करनेवाला के रोटेशन के माध्यम से ऊर्जा प्राप्त कर सकती है, और फिर प्ररित करनेवाला को सर्पिल रेखा के अक्षीय आंदोलन के लिए छोड़ देती है।
औद्योगिक अक्षीय प्रशंसकइम्पेलर मूविंग ब्लेड, हब, पेटियोल, बेयरिंग और बैलेंस वेट हैमर से बना होता है।
एक ही एयरफ़ॉइल के कई ब्लेड एक दूसरे से समान दूरी वाले ब्लेड के समूह में व्यवस्थित होते हैं, जिसे कैस्केड कहा जाता है।अक्षीय प्रवाह पंखा एक रिंग कैस्केड बनाने के लिए हब पर ब्लेड से सुसज्जित है।अक्षीय प्रवाह पंखे के ब्लेड के हिस्से के माध्यम से प्रवाह की ऊंचाई वेंटिलेटर की तुलना में बड़ी है, जो यह सुनिश्चित कर सकती है कि प्रेरित ड्राफ्ट पंखे की धुएं की मात्रा हवा की आपूर्ति की मात्रा से बड़ी है।
अक्षीय प्रवाह प्रशंसक का रोटर ब्लेड मुड़ जाता है।पूरे ब्लेड को रेडियल दिशा के साथ एक निश्चित कोण पर घुमाया जाता है, और ब्लेड की चौड़ाई और मोटाई ब्लेड की विंग स्पैन दिशा के साथ धीरे-धीरे कम हो जाती है।हमने पहले कहा है कि अलग-अलग त्रिज्या वाले पंखे के ब्लेड के सभी वर्गों द्वारा उत्पादित ऊर्जा शीर्षों को समान बनाने के लिए, अर्थात सभी खंडों पर वेग लूप समान हैं।इसलिए, हब के पास ब्लेड त्रिज्या छोटा है, ग्रिड दूरी भी छोटी है, और परिधि वेग भी कम हो जाता है।वेग लूप को ब्लेड टॉप के बराबर बनाने के लिए, यह ब्लेड रूट इंस्टॉलेशन एंगल और ब्लेड कॉर्ड लंबाई को बढ़ाने के लिए बाध्य है, इसलिए ब्लेड को एक स्थानिक रूप से मुड़ आकार में बनाया जाता है।बेशक, पंख की दिशा के साथ ब्लेड की चौड़ाई और मोटाई कम हो जाती है, जो ब्लेड द्वारा उत्पन्न केन्द्रापसारक बल को भी कम कर सकती है, पेटीओल और जोर असर बल बहुत बड़ा नहीं है, और ब्लेड की ताकत सुनिश्चित करता है।
मुड़ आकार से बने अक्षीय प्रशंसक ब्लेड, इसकी दक्षता भी अधिक है, कम नुकसान।क्योंकि प्ररित करनेवाला घूमता है, टिप की गति हब की परिधि से अधिक होती है और हवा के दबाव की परिधीय गति बड़ी, हवा के दबाव की छोटी परिधीय गति होती है, ताकि रनर ब्लेड में ऊर्जा के रेडियल प्रवाह के ब्लेड के बराबर न हो, इसलिए उत्पादित टिप से ब्लेड रूट भाग के प्रवाह तक, अक्षीय भंवर ऊर्जा हानि का निर्माण।और ब्लेड को एक मुड़ आकार में बनाओ, ब्लेड रूट ब्लेड स्थापना कोण बड़ा है, फिर हवा का दबाव बढ़ाया जा सकता है;इसके विपरीत, ब्लेड स्थापना कोण की नोक पर ब्लेड छोटा होता है, हवा के दबाव को कम किया जा सकता है।ब्लेड रूट पर ब्लेड माउंटिंग एंगल बड़ा होता है, लेकिन परिधि का वेग छोटा होता है।ब्लेड की नोक पर ब्लेड स्थापना कोण छोटा होता है, लेकिन परिधीय वेग बड़ा होता है।ये दो कारक एक दूसरे को प्रतिबंधित करते हैं, जिससे ब्लेड टिप और ब्लेड रूट पर उत्पन्न हवा का दबाव लगभग बराबर होता है, और अक्षीय भंवर से बचा जाता है।
अक्षीय पंखे की चलती ब्लेड की सतह को चिकना होना आवश्यक है, जो वायु प्रवाह के घर्षण नुकसान को कम कर सकता है और एयरफ़ॉइल सतह से प्रवाह के कारण होने वाले पृथक्करण नुकसान को कम कर सकता है।ब्लेड की जड़ को पेटिओल पर बोल्ट किया जाता है, और ब्लेड और पेटीओल को हब में एक गोलाकार छेद में रखा जाता है, और फिर काउंटरवेट ब्लॉक, सपोर्ट बेयरिंग, गाइड बेयरिंग, सेफ्टी रिंग, सेफ्टी प्लेट और एडजस्टिंग रॉड्स से फिट किया जाता है।अक्षीय प्रवाह पैंतरेबाज़ी ब्लेड की सहायक बीयरिंग चलती ब्लेड और पेटीओल्स द्वारा उत्पन्न केन्द्रापसारक बल के अधीन हैं।चलती ब्लेड पर असर गाइड, क्योंकि चलती ब्लेड और पेटीओल लंबे होते हैं, गाइड असर यह सुनिश्चित करना है कि उनका केंद्र तिरछा नहीं है, और गाइड असर एक निश्चित केन्द्रापसारक बल भी सहन कर सकता है।चलती ब्लेड को समायोजित करते समय लचीले ढंग से घुमाने के लिए, असर और समर्थन का मार्गदर्शन करें।बियरिंग्स कम घर्षण वाले बॉल बेयरिंग से बने होते हैं।
प्रत्येक मूविंग ब्लेड का लीफ डंठल बैलेंस वेट ब्लॉक से लैस होता है, और बैलेंस वेट ब्लॉक की सेंटर लाइन मूविंग ब्लेड के एयरफोइल प्लेन के लगभग लंबवत होती है।इसका कार्य चलती ब्लेड द्वारा उत्पन्न बड़े समापन क्षण को संतुलित कर सकता है, ताकि घूमने वाला ब्लेड भी घूमते समय तेजी से आगे बढ़ सके।
सीलिंग और स्नेहन सुनिश्चित करने के लिए, गाइड बेयरिंग और सपोर्टिंग बेयरिंग में लुब्रिकेंट को इंजेक्ट किया जाता है, और पेटीओल और हब के बीच के गैप में ग्रीस भी भरा जाता है।
चलती ब्लेड और खोल के बीच रेडियल अंतर 3 मिमी से कम होना आवश्यक है।यह अंतर बहुत बड़ा नहीं हो सकता है, अन्यथा इससे बड़े वायु रिसाव का नुकसान होगा और पंखे की दक्षता कम हो जाएगी।
पूरे प्ररित करनेवाला के गतिशील संतुलन को सुनिश्चित करने के लिए, ब्लेड को बदलते समय, ब्लेड के समान वजन को सममित स्थिति में रखा जा सकता है, और संतुलन की जांच की जा सकती है।
मूविंग ब्लेड हाउसिंग एक स्टील वेल्डेड हाउसिंग है, और हाउसिंग पर इंस्पेक्शन होल दिया गया है, जो मूविंग ब्लेड को चेक, हटा और इंस्टॉल कर सकता है।प्ररित करनेवाला के त्वरित लोडिंग और अनलोडिंग के लिए पंखे के बाड़े का ऊपरी भाग हटाने योग्य है।
