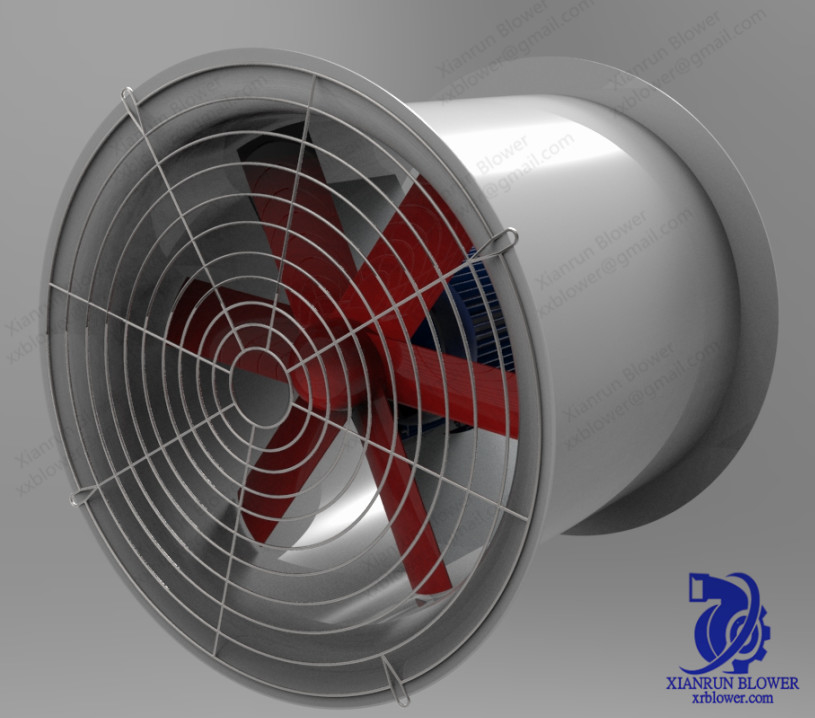

SS304 औद्योगिक अक्षीय निकास पंखा मुक्त स्थायी उच्च दबाव अक्षीय प्रशंसक

औद्योगिक अक्षीय प्रवाह प्रशंसकों उच्च दबाव अक्षीय प्रशंसक विरोधी विस्फोट टर्बो अक्षीय प्रशंसक ट्यूब अक्षीय प्रशंसक आपूर्तिकर्ताओं

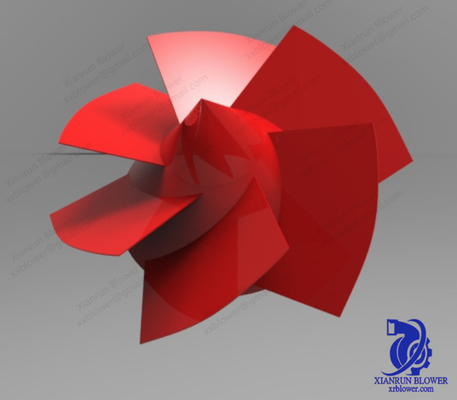

अक्षीय निकास पंखा कम शोर उच्च दक्षता औद्योगिक अक्षीय प्रवाह प्रशंसकों अक्षीय प्रशंसक द्विभाजित अक्षीय प्रवाह प्रशंसक का प्ररित करनेवाला मुख्य शाफ्ट पर लगाया जाता है, और प्रशंसक का शाफ्ट मध्यवर्ती शाफ्ट के माध्यम से मोटर शाफ्ट से जुड़ा होता है।शाफ्ट और शाफ्ट के बीच युग्मन एक संतुलित युग्मन है, जो ऑपरेशन के दौरान शाफ्ट विक्षेपण और अक्षीय विरूपण के कारण होने वाली त्रुटि को संतुलित कर सकता है।लोचदार युग्मन का कनेक्शन तंग है, और सही सहनशीलता वाले वसंत के टुकड़े विशेष उच्च ग्रेड वसंत स्टील से बने होते हैं।कनेक्टिंग भागों को तीन दिशाओं में स्वतंत्र रूप से स्थानांतरित करने में सक्षम करने के लिए वसंत के टुकड़ों को जोड़े में व्यवस्थित किया जाता है।इस युग्मन को स्नेहन की आवश्यकता नहीं है, 150 ℃ से नीचे का पंखा ऑपरेटिंग तापमान विफल नहीं होगा।
अक्षीय प्रवाह प्रशंसक के घूर्णन शाफ्ट का सहायक रूप ब्रैकट प्रकार है, प्ररित करनेवाला के इनलेट पक्ष पर रेडियल बीयरिंग के साथ, और प्रशंसक शाफ्ट और मोटर शाफ्ट के बीच मध्यवर्ती शाफ्ट पर कोई रेडियल बीयरिंग नहीं है।मोटर के शाफ्ट के प्रत्येक छोर पर एक रेडियल असर होता है।यह ब्रैकट संरचना रोटर ब्लेड के आउटलेट साइड पर असर को समाप्त करती है, जो पंखे की संरचनात्मक व्यवस्था के लिए अनुकूल है।लेकिन कैंटिलीवर संरचना का असर अच्छी स्थिति में नहीं है, इसलिए डबल बीयरिंग की संरचना का उपयोग किया जाना चाहिए।
प्ररित करनेवाला के इनलेट पक्ष के मुख्य शाफ्ट पर एक सहायक असर की व्यवस्था की जाती है, जिसे एक बॉक्स बॉडी में रखा जाता है, और बॉक्स बॉडी को पंखे के आवास के निचले आधे हिस्से में स्थापित किया जाता है और बोल्ट के साथ तय किया जाता है।
असर बॉक्स के प्रत्येक छोर पर सहायक बीयरिंगों की दो पंक्तियों की व्यवस्था की जाती है, और सहायक बीयरिंगों का रूप रोलिंग बीयरिंग होता है।रोलिंग बेयरिंग में छोटे शुरुआती घर्षण प्रतिरोध, छोटे अक्षीय आकार, छोटे असर घर्षण गुणांक, आसान रखरखाव और इतने पर फायदे हैं।हालांकि, रोलिंग बीयरिंग की असर क्षमता काफी बड़ी नहीं है, और प्रभाव और कंपन भार की असर क्षमता स्लाइडिंग बीयरिंग की तुलना में कम है।और स्लाइडिंग असर रेडियल आकार छोटा है, प्रभाव कंपन भार का सामना कर सकता है, उच्च गति, उच्च भार आवश्यकताओं के लिए उपयुक्त है।
अक्षीय प्रवाह प्रशंसक के संचालन में, चलती ब्लेड के इनलेट पक्ष और आउटलेट पक्ष के बीच एक दबाव अंतर होता है क्योंकि ब्लेड वायु प्रवाह की ऊर्जा को बढ़ाने के लिए वायु प्रवाह पर काम करता है।यह दबाव अंतर व्युत्क्रम वायु प्रवाह की दिशा को इंगित करता है।ब्लेड पर दबाव अंतर के कारण, प्ररित करनेवाला ने अक्षीय जोर उत्पन्न किया, जिससे रोटर इनलेट साइड चैनलिंग के लिए।प्ररित करनेवाला पर अक्षीय जोर का सामना करने के लिए, एक जोर असर जो दोनों दिशाओं में अक्षीय जोर का सामना कर सकता है, युग्मन अंत के पास असर बॉक्स पर व्यवस्थित किया जाता है।
रेडियल बियरिंग्स और थ्रस्ट बियरिंग्स को चिकनाई वाले तेल द्वारा चिकनाई और ठंडा किया जाता है।स्नेहक तेल और दबाव तेल की आपूर्ति गियर तेल पंप द्वारा की जाती है।2 गियर तेल पंप हैं, जिनमें से एक अतिरिक्त है।जब तेल पाइप का दबाव कम हो जाता है, तो अतिरिक्त तेल पंप को स्वचालित रूप से शुरू किया जा सकता है और दबाव स्विच के माध्यम से संचालन में लगाया जा सकता है।तेल पंप द्वारा आपूर्ति किए गए दबाव तेल को एक तरफ से सर्वो वाल्व (हाइड्रोलिक सिलेंडर और मूविंग ब्लेड रेगुलेटिंग मैकेनिज्म) में भेजा जाता है, और दूसरे तरीके से स्नेहन के लिए पंखे के मुख्य असर में भेजा जाता है।जब चलती पत्ती को समायोजित नहीं किया जाता है, तो तेल को निरंतर दबाव विनियमन वाल्व द्वारा असर में भेजा जाता है।रोटर ब्लेड को समायोजित करते समय, निरंतर दबाव वाल्व की कार्रवाई के कारण, तेल स्वचालित रूप से हाइड्रोलिक सिलेंडर में प्रवाहित होता है ताकि यह सुनिश्चित हो सके कि रोटर ब्लेड सुचारू रूप से समायोजित हो सके।तेल पंप के उच्चतम दबाव को सीमित करने के लिए तेल पंप के आउटलेट पर सुरक्षा वाल्व के सेट तेल दबाव को समायोजित करें;हाइड्रोलिक सिलेंडर के उच्चतम इनलेट दबाव को सीमित करने के लिए निरंतर दबाव वाल्व को समायोजित करें;मुख्य असर में चिकनाई वाले तेल के दबाव को सीमित करने के लिए पूर्ण असर से पहले टयूबिंग पर सुरक्षा वाल्व को समायोजित करें।
