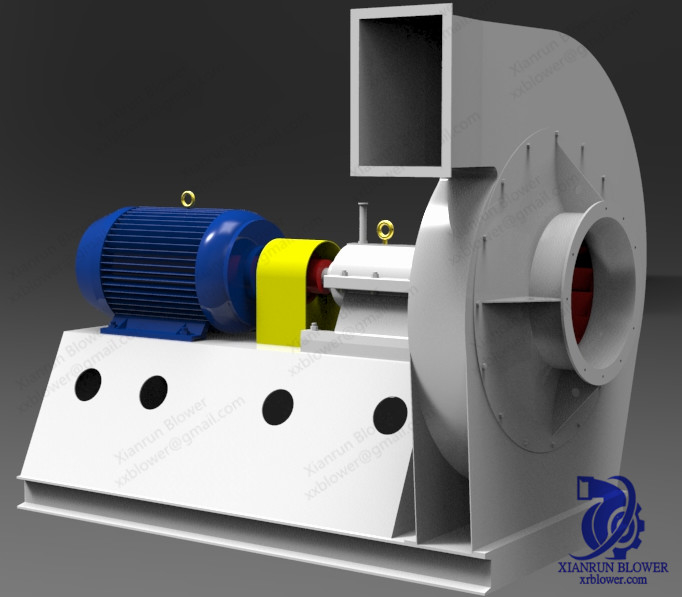

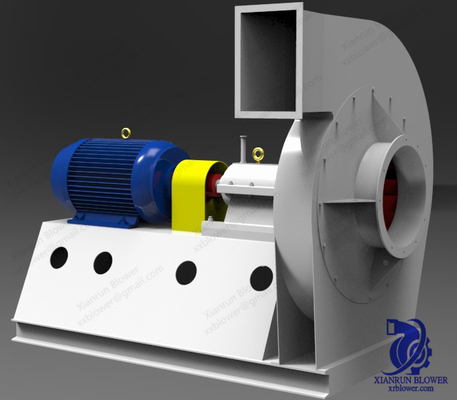

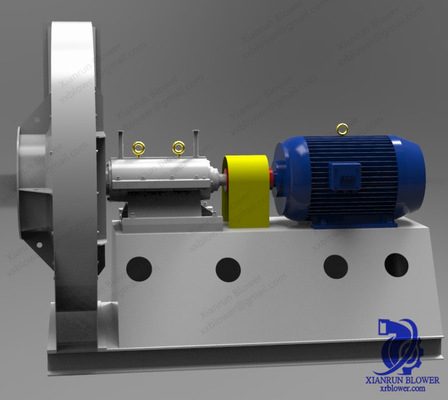

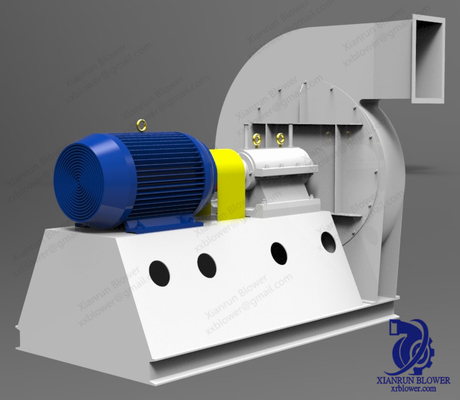

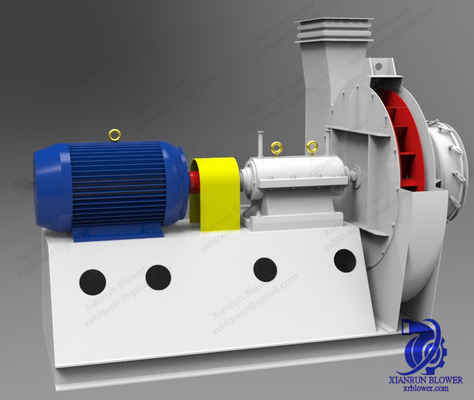

युग्मन बोल्ट असर बॉक्स के साथ स्टील सिंगल इनलेट केन्द्रापसारक फैन ब्लोअर

सिंगल इनलेट सेंट्रीफ्यूगल फैन बैकवर्ड इंक्लाइन सेंट्रीफ्यूगल फैन इंडस्ट्रियल फ्लोर फैन कपलिंग बोल्टअसर बॉक्स

असर आवास (असर बॉक्स)

⑴ असर आवास और प्लेट को बारीकी से जोड़ा जाना चाहिए, स्तर मुख्य शाफ्ट माप पर रखा गया है, अनुदैर्ध्य क्षैतिज 0.10/1000 से अधिक नहीं होना चाहिए;क्षैतिज स्तर असर बॉक्स में रखा गया है, और असर बॉक्स का क्षैतिज स्तर 0.2/1000 से अधिक नहीं होना चाहिए।

असर वाली सीट को दरार करने की अनुमति नहीं है, दरार के गैर-असर छेद वाले हिस्से की मरम्मत की जा सकती है, बहुलक मरम्मत एजेंट का उपयोग अधिक सुरक्षित तरीका है, लेकिन उच्च शक्ति वाले मरम्मत एजेंट का चयन करना चाहिए, सही प्रक्रिया का उपयोग करना .

मध्यम और छोटे पंखे का असर वाला आवास अक्सर एक पूरा बॉक्स होता है।इस समय, दो असर वाले छेद असर बॉक्स पर स्थित होते हैं।इस समय, दो छिद्रों का समाक्षीय विचलन 0.02 मिमी से अधिक नहीं होना चाहिए।

सहनशीलता

केन्द्रापसारक प्रशंसक पर दो प्रकार के बीयरिंग होते हैं:

छोटे और मध्यम आकार के पंखे के अधिकांश बीयरिंग रोलिंग बीयरिंग का उपयोग करते हैं।
बड़ी हवा की सतह बीयरिंग, स्लाइडिंग बीयरिंग का अधिकांश उपयोग।
रोलिंग बियरिंग्स और स्लाइडिंग बियरिंग्स के लिए रखरखाव मानक, विंड अपेंडिक्स देखें।

फैन हाउसिंग और रेगुलेटिंग डिवाइस
जब पंखे के खोल की स्टील प्लेट आंशिक रूप से खराब हो जाती है या अधिकांश क्षेत्र मूल मोटाई के 1/2 से खराब हो जाता है, तो आवरण को बदल दिया जाना चाहिए, स्थानीय खराब या पतले को मरम्मत और प्रबलित किया जा सकता है, सुदृढीकरण प्लेट को आवरण के बाहर वेल्डेड किया जाता है, आवरण के अंदर वेल्डिंग सीम को वेल्डिंग के बाद पॉलिश किया जाना चाहिए, और वेल्डिंग के बाद जितना संभव हो सके आंतरिक तनाव को समाप्त किया जाना चाहिए।

पंखे के खोल में कोई हवा का रिसाव नहीं होना चाहिए, निरीक्षण द्वार तंग और टपका हुआ होना चाहिए, और पेंच बरकरार रहना चाहिए।

वर्तमान कलेक्टर (आमतौर पर सक्शन हॉर्न के रूप में जाना जाता है) खराब और विकृत नहीं होना चाहिए।स्थापना के दौरान, उपकरण के तकनीकी दस्तावेजों के अनुसार वर्तमान कलेक्टर और प्ररित करनेवाला के बीच सापेक्ष अंतर को बनाए रखा जाना चाहिए।

कआई विशेषताएं

• प्ररित करनेवाला व्यास: 90 ~ 3500 मिमी
• मेनशाफ्ट की गति: 560 ~ 2900 आरपीएम
• दबाव सीमा: 3000 ~ 25425 पा
• प्रवाह सीमा: 1297 ~ 83305 एम 3 / एच
• हवा का तापमान: 20 ~ 1000 सेल्सियस डिग्री

• सामग्री: कच्चा लोहा, कार्बन स्टील, स्टेनलेस स्टील।

• दक्षता: 80% -90%

कृपया हमें उपयोग और निम्नलिखित पैरामीटर की सलाह दें।हमारा इंजीनियरिंग विभाग आपके लिए सबसे उपयुक्त उत्पाद की सिफारिश करेगा।
