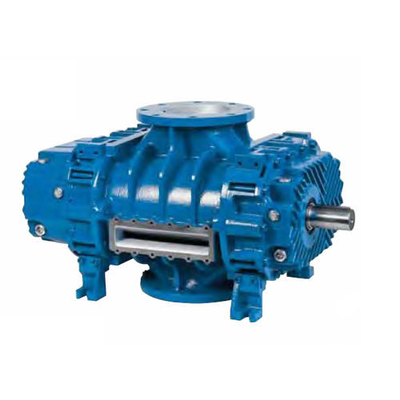

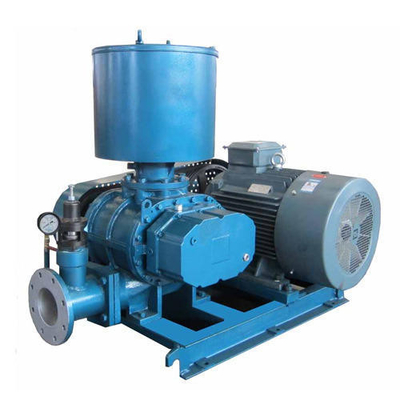

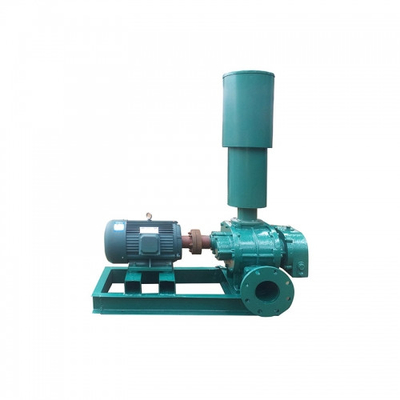

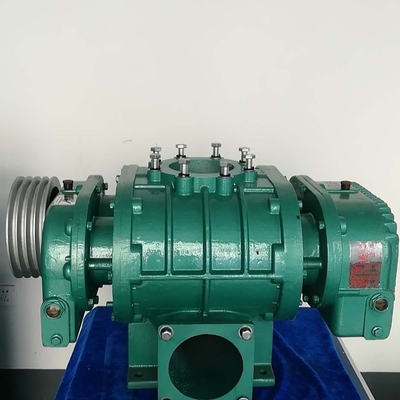

रूट्स रोटरी लोब ब्लोअर, ब्रशलेस डीसी इलेक्ट्रिक मोटर के साथ ट्राई लोब एयर ब्लोअर

रूट्स एयर ब्लोअर ट्राई लोब रूट्स ब्लोअर रूट्स रोटरी ब्लोअर कार्बन स्टील मटेरियल ब्रशलेस डीसी इलेक्ट्रिक मोटर

रूट्स ब्लोअर मूल सिद्धांत

1. रूट्स ब्लोअर एक वॉल्यूम रोटरी ब्लोअर है।

इस प्रकार का कंप्रेसर दो रोटरों को लगे रहने के लिए रोटर के शाफ्ट छोर पर तुल्यकालिक गियर पर निर्भर करता है।रोटर का प्रत्येक अवतल घुमावदार सतह भाग और सिलेंडर की भीतरी दीवार एक कार्यशील आयतन बनाती है, जो रोटर के घूमने के दौरान चूषण बंदरगाह से गैस को दूर ले जाती है।जब यह एग्जॉस्ट पोर्ट पर जाता है और एग्जॉस्ट पोर्ट से जुड़ा होता है, तो उच्च दबाव के साथ गैस रिफ्लक्स के कारण काम करने की मात्रा में दबाव अचानक बढ़ जाता है, और फिर गैस को एग्जॉस्ट चैनल में ले जाया जाता है।दो रोटार एक दूसरे के संपर्क में नहीं हैं, और उन्हें कसकर नियंत्रित अंतराल से सील कर दिया जाता है, इसलिए डिस्चार्ज की गई गैस चिकनाई वाले तेल से दूषित नहीं होती है।

2. रूट ब्लोअर का चयन

सीवेज प्लांट में, ब्लोअर फैन निर्माता उत्पाद के नमूनों का मॉडल चयन इनलेट स्थितियों के प्रदर्शन मापदंडों के मानक पर दिया जाता है, वास्तव में उपयोग किए जाने वाले पंखे एक मानक स्थिति नहीं है, हालांकि, जब ब्लोअर पर्यावरणीय स्थिति जैसे तापमान, वायुमंडलीय दबाव और ऊंचाई एक ही समय में नहीं है, पंखे का प्रदर्शन भी बदल जाएगा, नमूनों के प्रदर्शन मापदंडों के आधार पर डिजाइन उत्पाद के मॉडल चयन का प्रत्यक्ष उपयोग करने में सक्षम नहीं होगा, हालांकि, प्रदर्शन को परिवर्तित करना आवश्यक है वास्तविक उपयोग राज्य के अनुसार मॉडल का चयन करने के लिए मानक सेवन राज्य के तहत प्रशंसक मानकों में प्रशंसक की आवश्यकताएं।

वॉल्यूमेट्रिक ब्लोअर के निकास दबाव का स्तर पंखे पर ही निर्भर नहीं करता है, बल्कि ब्लोअर द्वारा गैस के डिस्चार्ज होने के बाद डिवाइस की स्थिति पर, यानी तथाकथित "बैक प्रेशर" पर निर्भर करता है।वातन धौंकनी में मजबूर गैस संचरण की विशेषताएं हैं।ब्लोअर नेमप्लेट पर अंकित निकास दबाव पंखे का रेटेड निकास दबाव है।वास्तव में, ब्लोअर रेटेड निकास दबाव के नीचे किसी भी दबाव में काम कर सकता है, और जब तक ताकत और निकास तापमान की अनुमति देता है, तब तक रेटेड निकास दबाव से परे भी काम कर सकता है।

सीवेज उपचार संयंत्रों के लिए, निकास प्रणाली द्वारा उत्पन्न निरपेक्ष दबाव (वापस दबाव) पाइपलाइन प्रणाली के दबाव हानि मूल्य, वातन पूल की पानी की गहराई और परिवेशी वायुमंडलीय दबाव का योग है।(मोटे तौर पर, पानी की गहराई प्लस एक मीटर)

3. वायु मात्रा (ऑक्सीजन मांग)

सीवेज उपचार की ऑक्सीजन मांग की गणना करते समय, परिणाम मानक राज्य क्यूएम (किलो / मिनट) के तहत आवश्यक ऑक्सीजन की द्रव्यमान प्रवाह दर है, और फिर इसे मानक राज्य क्यूवी 1 (एम 3) के तहत आवश्यक हवा की मात्रा प्रवाह दर में परिवर्तित कर दिया जाता है। / मिनट)।यदि ब्लोअर का उपयोग मानक अवस्था में नहीं किया जाता है, जैसे कि जब इसका उपयोग पठारी क्षेत्र में किया जाता है, तो हवा का घनत्व और नमी की मात्रा बदल जाएगी।ब्लोअर द्वारा आपूर्ति की गई हवा की मात्रा प्रवाह दर मानक स्थिति के समान है, और आपूर्ति की गई हवा की द्रव्यमान प्रवाह दर कम हो जाएगी, जिससे अपर्याप्त ऑक्सीजन की आपूर्ति हो सकती है।सीवेज पूल के क्षेत्र के अनुसार चार वातन प्रमुखों के एक वर्ग की गणना करने के लिए सबसे सरल गणना विधि है, और प्रत्येक वातन सिर की वायु आपूर्ति 0.03m3 / मिनट है (यहां 0.03 वातन सिर का मध्य मान है)।

4. सर्दी और गर्मी के बीच का अंतर

ब्लोअर चयन को ब्लोअर की वायु आपूर्ति प्रवाह दर के परिवर्तन कानून पर ध्यान देना चाहिए।एक ही ब्लोअर के लिए, सर्दियों और गर्मियों में, इसकी मात्रा प्रवाह दर नहीं बदलेगी, लेकिन अलग-अलग वायु घनत्व के कारण, द्रव्यमान प्रवाह दर बदल जाएगी, अर्थात ऑक्सीजन की आपूर्ति अलग होगी।यह सर्दियों के तापमान में कमी और हवा के घनत्व में वृद्धि के कारण है, इसलिए पंखे द्वारा आपूर्ति की जाने वाली शुष्क हवा की द्रव्यमान प्रवाह दर मानक स्थिति की तुलना में बहुत बढ़ जाती है, जिससे ऑक्सीजन की आपूर्ति में वृद्धि होती है।ऑपरेशन के वास्तविक माप से, हर साल सर्दियों में वातन पूल की घुलित ऑक्सीजन गर्मियों की तुलना में 1 ~ 3mg/L अधिक होगी।

इसलिए, उत्पादन संचालन की प्रक्रिया में, इस परिवर्तन के लिए उपकरण को समय पर समायोजित करना आवश्यक है, ताकि ब्लोअर की ऑक्सीजन भरने की क्षमता वास्तविक संचालन में ऑक्सीजन की मांग के अनुकूल हो।रूट्स ब्लोअर के लिए, हवा की आपूर्ति को समायोजित करने के लिए पंखे की गति को बदलकर आवृत्ति कनवर्टर का उपयोग बहुत ही किफायती और व्यावहारिक है।


कआई विशेषताएं

• प्ररित करनेवाला व्यास: 90 ~ 3500 मिमी
• मेनशाफ्ट की गति: 560 ~ 2900 आरपीएम
• दबाव सीमा: 3000 ~ 25425 पा
• प्रवाह सीमा: 1297 ~ 83305 एम 3 / एच
• हवा का तापमान: 20 ~ 1000 सेल्सियस डिग्री

• सामग्री: कच्चा लोहा, कार्बन स्टील, स्टेनलेस स्टील।

• दक्षता: 80% -90%

कृपया हमें उपयोग और निम्नलिखित पैरामीटर की सलाह दें। हमारा इंजीनियरिंग विभाग आपके लिए सबसे उपयुक्त उत्पाद की सिफारिश करेगा।
