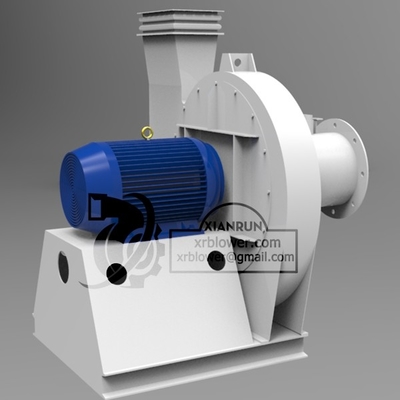

9-19, 9-26 श्रृंखला उच्च दबाव केन्द्रापसारक प्रशंसक उच्च गति ब्लोअर प्रत्यक्ष मोटर इन-लाइन केन्द्रापसारक प्रशंसक
संरचनात्मक रूप:
उच्च दबाव केन्द्रापसारक प्रशंसक एक एकल सक्शन प्रकार है, और इसमें 13 मशीन नंबर (Na) हैं: 4.4, 5.5, 5.6, 6.3, 7.1, 8.9, 10,11.2, 12.5, 14,16।
इन-लाइन केन्द्रापसारक प्रशंसकदो रूपों में बनाया जा सकता है: दाएँ और बाएँ घुमाव।मोटर की ओर से, यदि प्ररित करनेवाला दक्षिणावर्त घूमता है, तो इसे दाएँ हाथ का पंखा कहा जाता है, जिसे "दाएँ" द्वारा निरूपित किया जाता है;वामावर्त घुमाव को वाम चक्रवात कहा जाता है, जिसे "बाएं" द्वारा निरूपित किया जाता है।
पंखे की आउटलेट स्थिति आवरण के आउटलेट कोण द्वारा इंगित की जाती है।"बाएँ" और "दाएँ" को 0°, 45°, 90°, 135°, 180° और 225° के 6 कोणों में बनाया जा सकता है।
पंखे का ट्रांसमिशन मोड टाइप A (No.4~No.6.3) और टाइप D (No.7.1 ~No.16) है
समग्र संरचना:
No.4-~No.6.3 मुख्य रूप से इम्पेलर, केसिंग, एयर इनलेट, सपोर्ट आदि से बना है। No.7.1 ~ No.16 मुख्य रूप से इम्पेलर, केसिंग, एयर इनलेट, ट्रांसमिशन पार्ट आदि से बना है।
① इंपेलर: मॉडल 9-19 में 12 फैन ब्लेड और मॉडल 9-26 में 16 फैन ब्लेड हैं, जो सभी आगे झुकने वाले ब्लेड हैं।प्ररित करनेवाला विसारक के बाहरी किनारे का उच्चतम परिधि वेग 140m / s से अधिक नहीं होगा।प्ररित करनेवाला बनने के बाद, स्थिर और गतिशील संतुलन को सही किया जाता है, इसलिए ऑपरेशन स्थिर होता है।
② चेसिस।सामान्य स्टील प्लेट को पूरे कॉक्लियर शेल में वेल्ड किया गया था।
③ एयर इनलेट।यह प्रवाह आकार एकत्र करने की एक समग्र संरचना में बना है और बोल्ट के साथ फ्रंट कवर प्लेट समूह पर तय किया गया है।
④ संचरण भाग।यह धुरी, असर बॉक्स, कपलिंग आदि से बना है।धुरी उच्च गुणवत्ता वाले स्टील से बना है।असर बॉक्स की समग्र संरचना बॉल बेयरिंग से बनी होती है और असर वाले ग्रीस से चिकनाई होती है।
कआई विशेषताएं
अनुप्रयोग
- सीमेंट
- औद्योगिक बॉयलर
- विद्युत उत्पादन
- रासायनिक प्रसंस्करण
- दहन-समर्थन
- शीतलन प्रणाली
- संक्षारक गैस
- ड्रायर
- धूल संग्रह
- जबरन मसौदा
- धूआं निकास
- सामान्य वेंटिलेशन
- भस्मीकरण
- प्रेरित मसौदा
