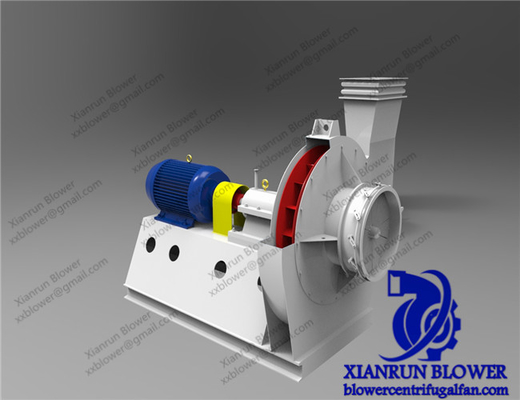

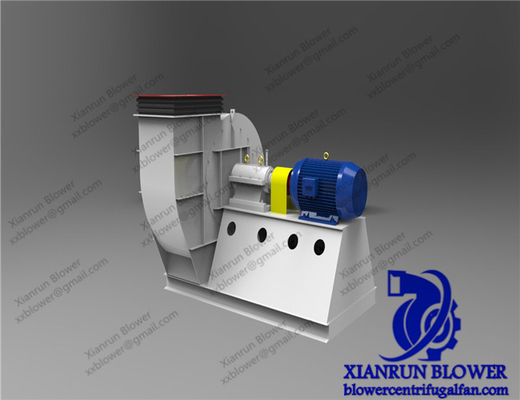

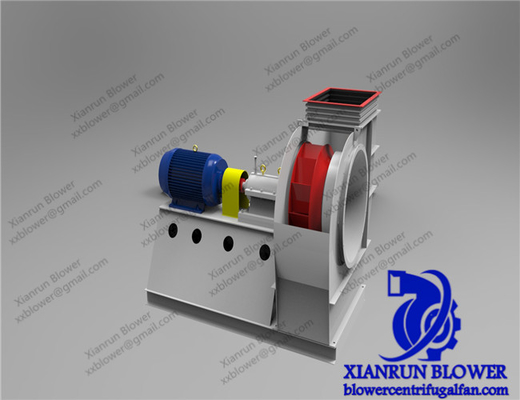

उच्च तापमान और संक्षारक वातावरण में औद्योगिक धूल संग्रह के लिए विस्फोट प्रूफ केन्द्रापसारक रेडियल पंखे

उच्च तापमान और संक्षारक वातावरण में औद्योगिक धूल संग्रह के लिए विस्फोट प्रूफ सेंट्रीफ्यूगल रेडियल फैन

इस प्रकार का पंखा एक सेंट्रीफ्यूगल पंखा है जिसे विशेष रूप से उच्च तापमान, संक्षारक माध्यम और धूल विस्फोट के जोखिम वाले औद्योगिक परिदृश्यों के लिए डिज़ाइन किया गया है। यह इम्पेलर के घूर्णन के माध्यम से केन्द्राभिमुख बल उत्पन्न करके गैस परिवहन का एहसास कराता है। साथ ही, यह कठोर कामकाजी परिस्थितियों में सुरक्षित संचालन सुनिश्चित करने के लिए उच्च तापमान प्रतिरोध, संक्षारण प्रतिरोध, धूल हटाने और विस्फोट-प्रूफिंग के कार्यों को एकीकृत करता है। विशिष्ट परिभाषा इस प्रकार है:

मुख्य कार्यों और विशेषताओं का विश्लेषण
1. कार्य स्थितियों के लिए अनुकूलन क्षमता
- उच्च तापमान वाला वातावरण: यह 150 डिग्री सेल्सियस से ऊपर के तापमान का सामना कर सकता है (जैसे बॉयलर फ्लू गैस और धातु विज्ञान भट्टी निकास)। इम्पेलर और वॉल्यूट जैसे मुख्य घटक उच्च तापमान प्रतिरोधी सामग्री (जैसे गर्मी प्रतिरोधी स्टील और मिश्र धातु कच्चा लोहा) से बने होते हैं या उच्च तापमान पर सामग्री की ताकत के क्षरण को रोकने के लिए गर्मी-इंसुलेशन डिज़ाइन होते हैं।
- संक्षारण संरक्षण: अम्लीय गैसों (जैसे SO₂ और Cl₂) और नम संक्षारक माध्यमों के लिए, आवरण और इम्पेलर की सतहें संक्षारण प्रतिरोधी सामग्री (जैसे स्टेनलेस स्टील 316L और टाइटेनियम मिश्र धातु) से बनी होती हैं या एंटी-संक्षारण कोटिंग्स (जैसे फ्लोरोरबर और सिरेमिक स्प्रेइंग) होती हैं ताकि माध्यम के क्षरण को रोका जा सके।
2. धूल हटाने और विस्फोट-प्रूफ डिज़ाइन
- धूल हटाने का कार्य: इम्पेलर और प्रवाह पथ की संरचना को अनुकूलित किया गया है (जैसे बड़े ब्लेड अंतराल और चिकनी सतह) ताकि धूल के जमाव को कम किया जा सके। कुछ मॉडल पूर्व-धूल हटाने वाले उपकरणों (जैसे फिल्टर कारतूस और चक्रवात विभाजक) से लैस हैं, या उच्च धूल सांद्रता (जैसे खनन और सीमेंट उद्योगों में) के अनुकूल होने के लिए पहनने के लिए प्रतिरोधी ब्लेड (टंगस्टन कार्बाइड सरफेसिंग के साथ) का उपयोग करते हैं।
- विस्फोट-प्रूफ तंत्र: यह विस्फोटक वातावरण (जैसे धूल और ज्वलनशील गैसों वाले स्थानों) की सुरक्षा आवश्यकताओं को पूरा करता है। इम्पेलर और आवरण के बीच एक विस्फोट-प्रूफ गैप आरक्षित है। मोटर और विद्युत घटक विस्फोट-प्रूफ प्रकार के हैं (जैसे लौ-प्रूफ बाड़ों के साथ)। इम्पेलर सामग्री को एंटी-स्टैटिक बनाया जाता है (जैसे एल्यूमीनियम मिश्र धातु की सतह ऑक्सीकरण के माध्यम से) ताकि घर्षण चिंगारी के कारण होने वाले विस्फोटों से बचा जा सके।
3. सेंट्रीफ्यूगल पंखों के अंतर्निहित गुण
- गैस को अक्षीय रूप से इम्पेलर के केंद्र से अंदर खींचा जाता है, और ब्लेड द्वारा संचालित केन्द्राभिमुख बल की क्रिया के तहत रेडियल रूप से बाहर निकाला जाता है। गतिज ऊर्जा को वॉल्यूट के माध्यम से दबाव ऊर्जा में परिवर्तित किया जाता है। यह औद्योगिक प्रणालियों के लिए उपयुक्त है जिन्हें उच्च प्रतिरोध पर काबू पाने और धूलदार या संक्षारक गैसों (जैसे अपशिष्ट गैस उपचार, धूल संग्रह, और ज्वलनशील और विस्फोटक गैसों का परिवहन) का परिवहन करने की आवश्यकता होती है।

मुख्य डिज़ाइन तत्व (परिभाषा को समझने में सहायता के लिए)
- सामग्री प्रणाली: उच्च तापमान प्रतिरोधी मिश्र धातु (जैसे GH3030) + संक्षारण प्रतिरोधी कोटिंग (पॉलीटेट्राफ्लुओरोएथिलीन) + विस्फोट-प्रूफ सामग्री (विस्फोट-प्रूफ प्रमाणन के साथ कास्ट एल्यूमीनियम ZL102)।
- सुरक्षा प्रमाणन: यह GB 3836 विस्फोट-प्रूफ मानक और उच्च तापमान वाले वातावरण में उपकरणों के लिए मौसमक्षमता प्रमाणन (जैसे UL1741) का अनुपालन करता है। इम्पेलर का गतिशील संतुलन ग्रेड G1.0 तक पहुँचता है ताकि कंपन के जोखिम को कम किया जा सके।
- अनुप्रयोग परिदृश्य: पेट्रोकेमिकल उद्योग में उत्प्रेरक क्रैकिंग इकाइयाँ, कोयला रासायनिक उद्योग में उच्च तापमान धूल हटाने की प्रणालियाँ, धातु ताप-उपचार कार्यशालाओं में विस्फोट-प्रूफ वेंटिलेशन, आदि।

आपको क्या लगता है कि किस अनुप्रयोग परिदृश्य में इस प्रकार के पंखे की सबसे अधिक आवश्यकता है?

की विशेषताएं

• इम्पेलर व्यास: 70~3500 मिमी
• मुख्यशाफ्ट की गति: 560~2900 आरपीएम
• दबाव रेंज: 1000~25425 पास्कल
• प्रवाह रेंज: 3297~733050 m3/h
• वायु तापमान: 20~1000 सेल्सियस डिग्री

• सामग्री: कच्चा लोहा, कार्बन स्टील, स्टेनलेस स्टील।

• दक्षता: 70%-90%
