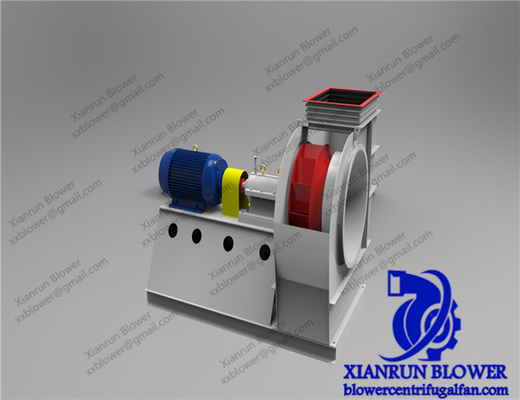

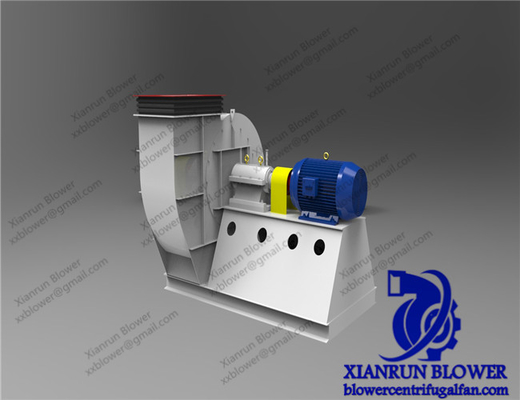

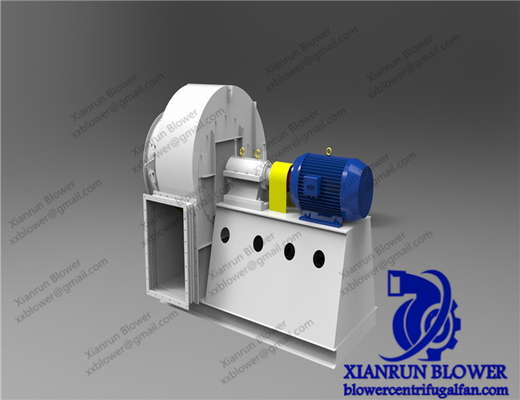

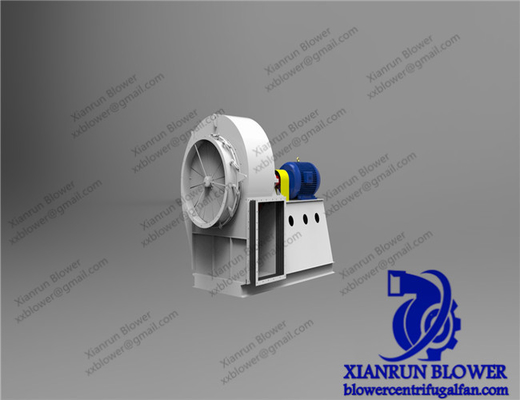

उत्पादन संयंत्रों में धूल निकालने और वायु परिसंचरण के लिए शक्तिशाली केन्द्रापसारक रेडियल पंखे

विनिर्माण संयंत्रों में उत्कृष्ट धूल निष्कर्षण और वायु परिसंचरण के लिए शक्तिशाली केन्द्रापसारक रेडियल पंखे

तीन प्रकार के दबाव के केन्द्रापसारक रेडियल केन्द्रापसारक पंखे

कुल दबाव:

वेंटिलेटर के कुल दबाव को वेंटिलेटर के आउटलेट सेक्शन पर कुल दबाव और इनलेट सेक्शन पर कुल दबाव के बीच अंतर के रूप में परिभाषित किया गया था।एक निश्चित बिंदु या खंड पर वायु प्रवाह का कुल दबाव उस बिंदु या खंड पर गतिशील दबाव और स्थैतिक दबाव के योग के बराबर है.

गतिशील दबाव:

वेंटिलेटर का गतिशील दबाव वेंटिलेटर के आउटलेट सेक्शन पर गैस की गतिज ऊर्जा द्वारा विशेषता दबाव के रूप में परिभाषित किया गया है। याःगतिशील दबाव एक गैस को शून्य वेग से एक निश्चित वेग तक त्वरित करने के लिए आवश्यक दबाव हैगतिशील दबाव वायु प्रवाह की गतिज ऊर्जा के आनुपातिक है।

गतिशील दबाव केवल वायु प्रवाह की दिशा में कार्य करता है और हमेशा सकारात्मक होता है।

Pd = 0.5 x rho V2

जहां Pd = गतिशील दबाव Pa

ρ = गैस घनत्व kg/m3

V = गति m/s.

स्थिर दबावः

वेंटिलेटर का स्थैतिक दबाव वेंटिलेटर के कुल दबाव से घटाकर वेंटिलेटर के गतिशील दबाव के रूप में परिभाषित किया गया है।स्थैतिक दबाव वायु प्रवाह में एक निश्चित बिंदु पर पूर्ण दबाव या गैस से भरे स्थान में एक निश्चित बिंदु और वायुमंडलीय दबाव के बीच दबाव अंतर हैइस बिंदु पर दबाव वायुमंडलीय दबाव से अधिक होने पर सकारात्मक और वायुमंडलीय दबाव से कम होने पर नकारात्मक होता है।

स्थैतिक दबाव ऊर्जा गति से स्वतंत्र गैस की सभी दिशाओं में कार्य करती है, और गैस में संभावित ऊर्जा का एक माप है।

पीएस = पीटी और पीडी

जहां Ps = स्थैतिक दबाव Pa

Pt = Pa पूर्ण दबाव पर

पीडी = गतिशील दबाव Pa

कविशेषताएं

• इम्पेलर का व्यासः 90~3500 मिमी
• मुख्य शाफ्ट की गतिः 560~2900 आरपीएम
• दबाव सीमाः 3000 से 25425 Pa
• प्रवाह सीमाः 1297~8305 m3/h
• वायु तापमानः 20~1000 डिग्री सेल्सियस

• सामग्री: कास्ट आयरन, कार्बन स्टील, स्टेनलेस स्टील।

• दक्षताः 78%-90%
